青石圓錐碎石機，是青石粉碎加工常選的一種機械設備，它主要采用的是層間擠壓破碎原理來完成對物料加工作業的，破碎的成品粒形更整齊，另外，加深的破碎腔可將進入的石料破碎的更充分，更全面。故，一經上市便受到用戶廣泛青睞。

圓錐碎石機應用

圓錐碎石機應用領域

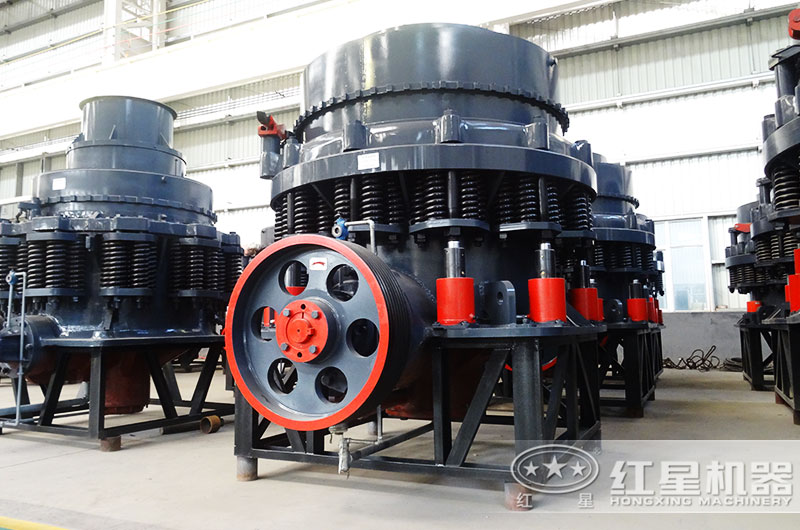

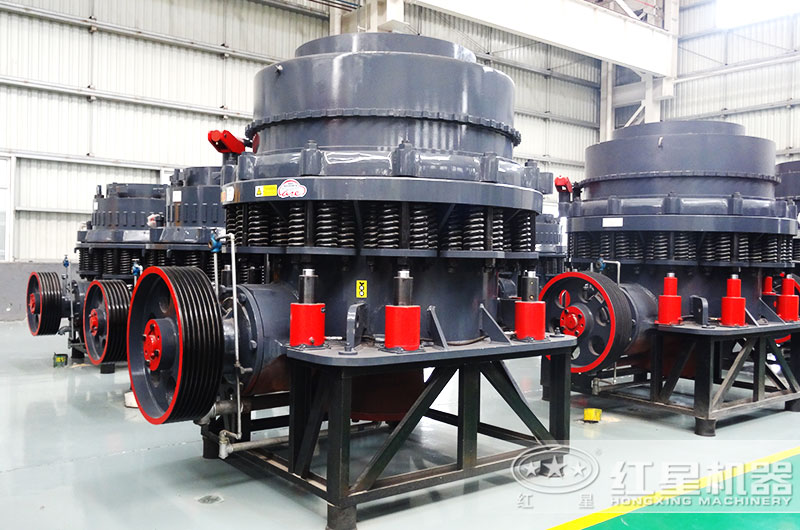

產品圖片展示

青石圓錐碎石機

圓錐碎石機

圓錐碎石機生產廠家

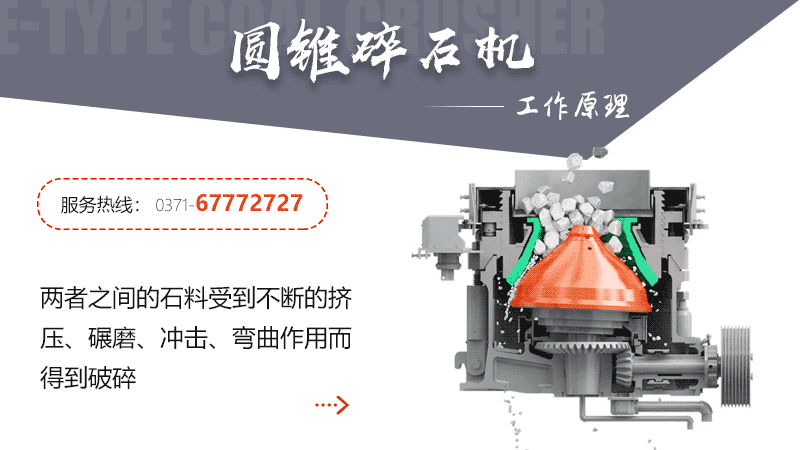

工作原理

圓錐碎石機工作原理

運行中，電動機傳輸給設備動能，當設備開始運轉時，設備的傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動，在離心力的作用下，破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，此時處于兩者之間的石料受到不斷的擠壓、碾磨、沖擊、彎曲作用而得到破碎，兩者遠離時，合格的石料則可及時排出，也不會出現過粉碎的現象，不斷循環即可完成批量加工要求。

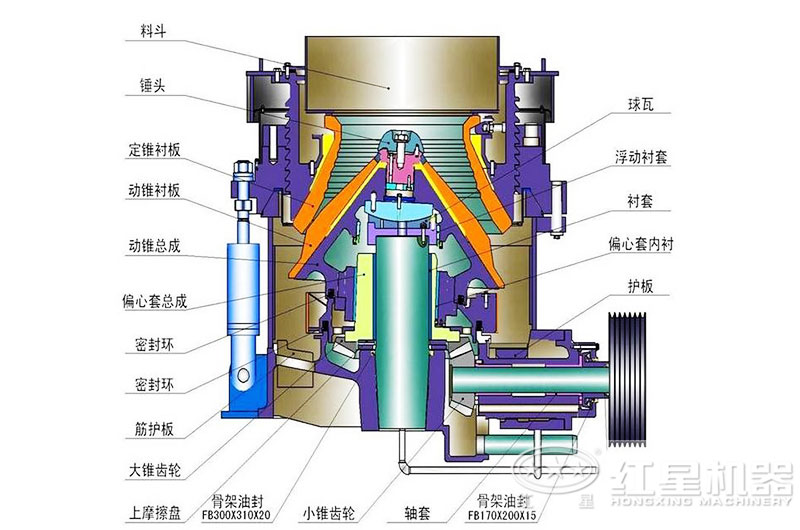

內部結構圖

圓錐碎石機結構圖

性能優勢

1、安全性能高

采用的雙保險控制裝置可起到良好保護作用，出現不可破碎的鐵質雜質時，過鐵保險裝置可實現及時的保護。

2、破碎加工效果好

經此破碎機加工出來的青石物料粒型整齊、針片含量少，經濟價值高。

技術參數

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量（t）	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
