大型環保圓錐破碎機生產現場視頻

圓錐破碎機是經過吸收了當今新型破碎技術研制，被廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石，在設計中將轉速、沖程以及破碎腔型進行了優化組合，使該圓錐破碎機實現了粒間層壓破碎，顯著提高了產量，產品形狀也大為改善。

圓錐式破碎機應用領域

紅星機械廠主要生產有PSG系列復合式圓錐破碎機，HXGYS全液壓圓錐破碎機，HXHP多缸液壓圓錐破碎機、SC（S）單缸圓錐破碎機等，另外還可以搭載移動輪胎或履帶驅動底盤組成移動圓錐破碎機，可深入場地破碎，轉場方便。我們公司生產的圓錐破碎機價格公道合理，用戶選購時有專業技術人員全程指導，歡迎前來咨詢！

圖片實拍

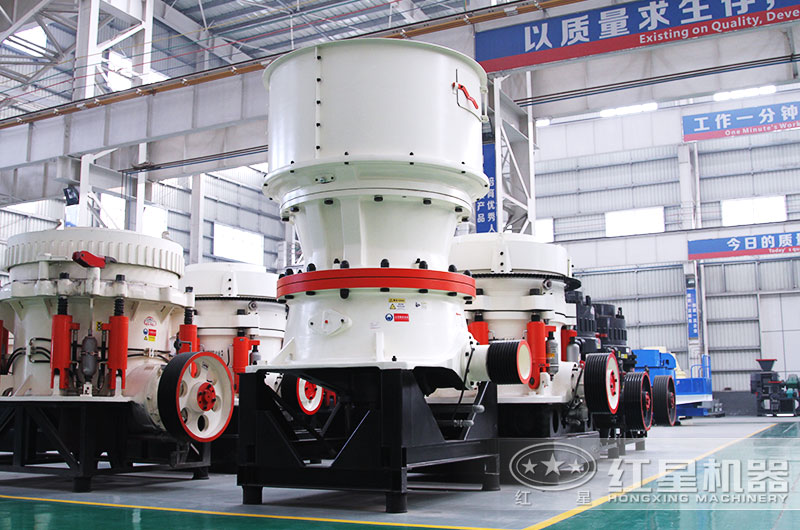

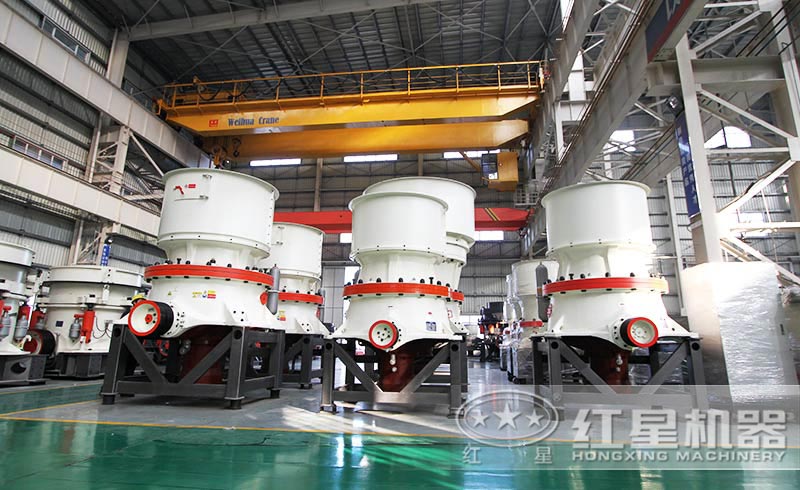

單缸液壓圓錐破碎機圖片

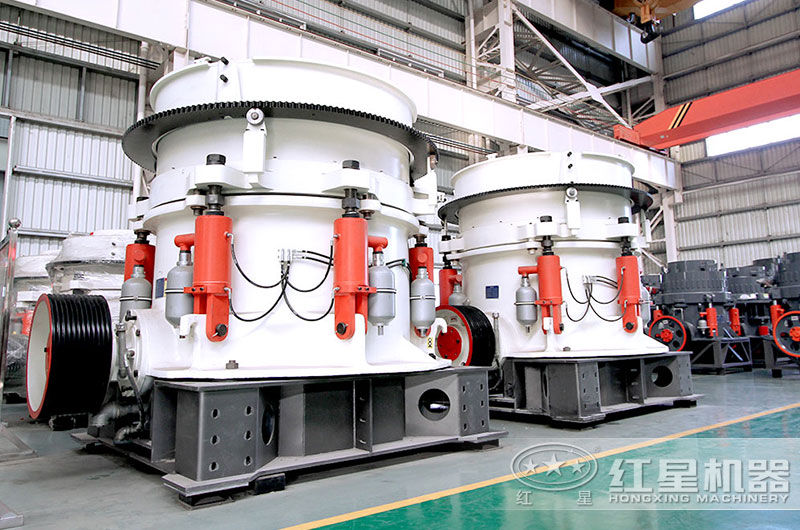

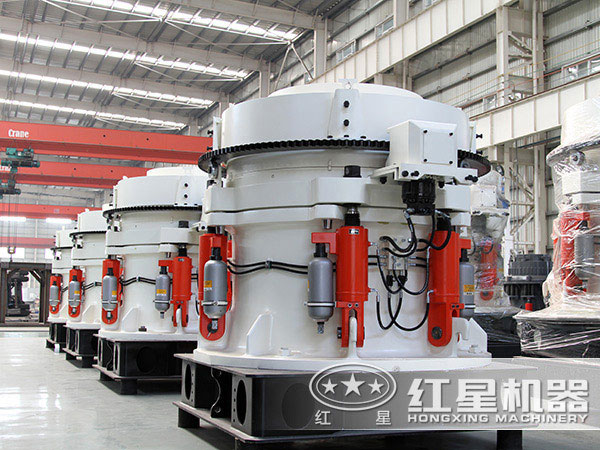

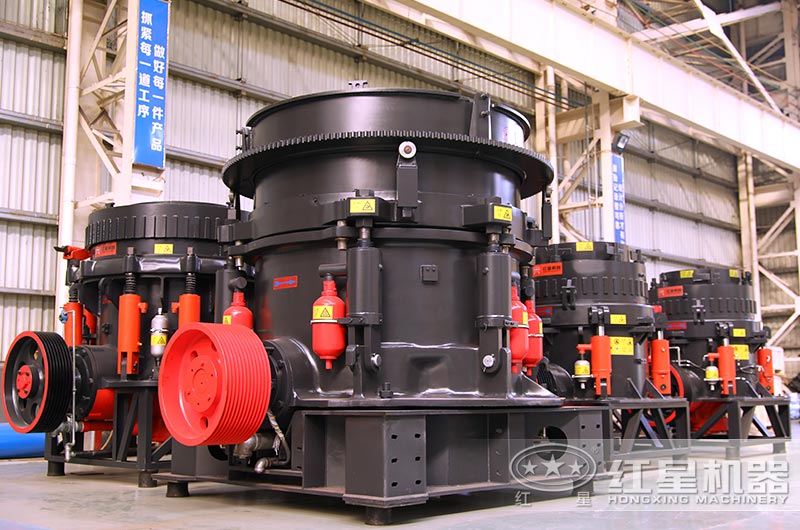

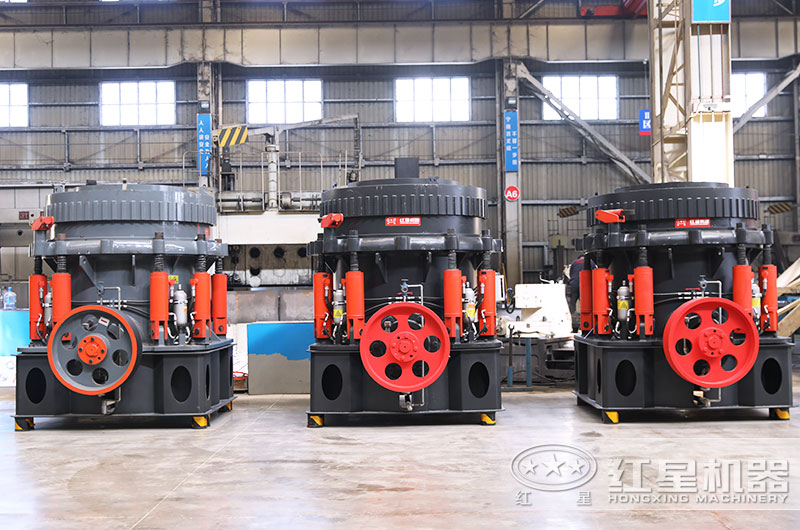

多缸液壓圓錐破碎機圖片

HXGYS全液壓圓錐破碎機圖片

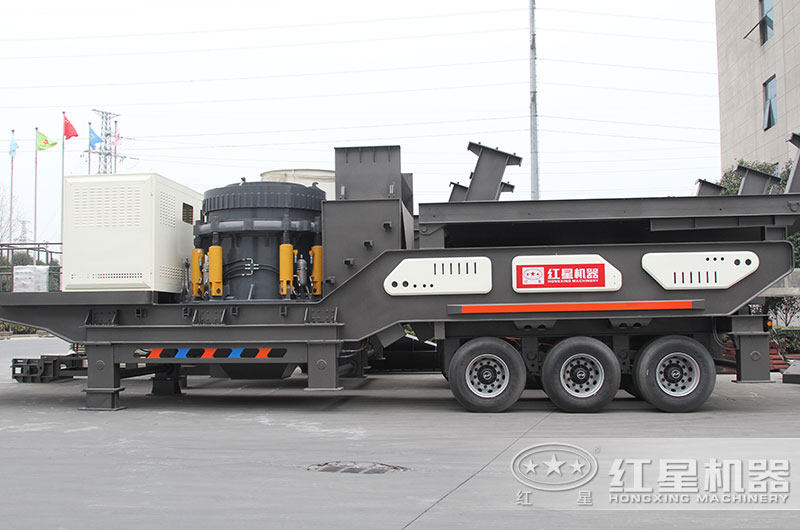

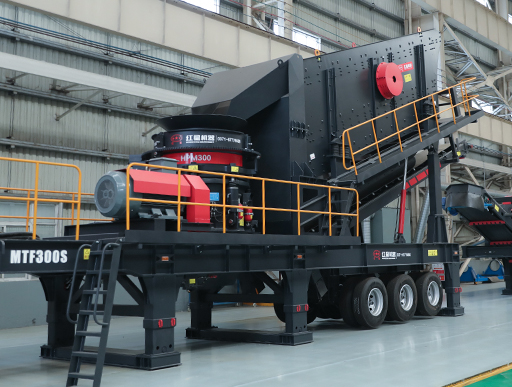

移動式圓錐破碎機圖片

工作原理及結構

圓錐式破碎機工作時，首先由電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，迫使破碎壁時而靠近時而偏離固裝在調整套上的軋白壁表面，這樣礦石會在破碎腔內受到不斷的沖擊、擠壓及彎曲作用而實現礦石的破碎。

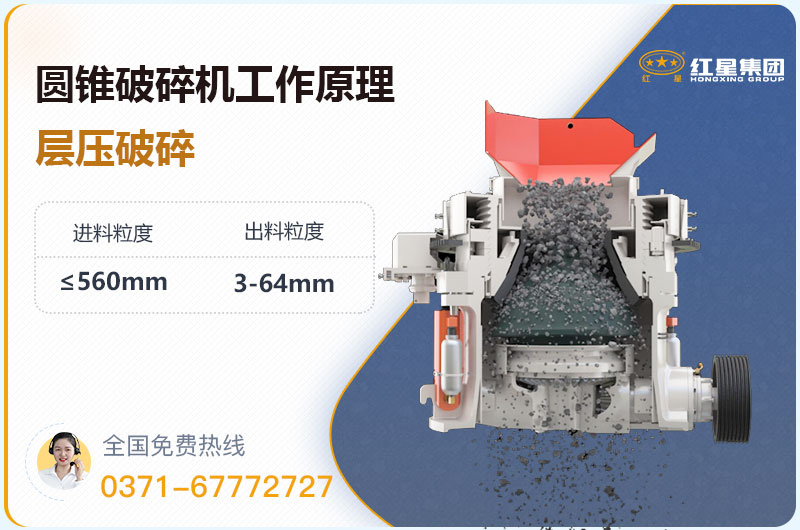

圓錐破碎機工作原理圖

圓錐破碎機結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統。

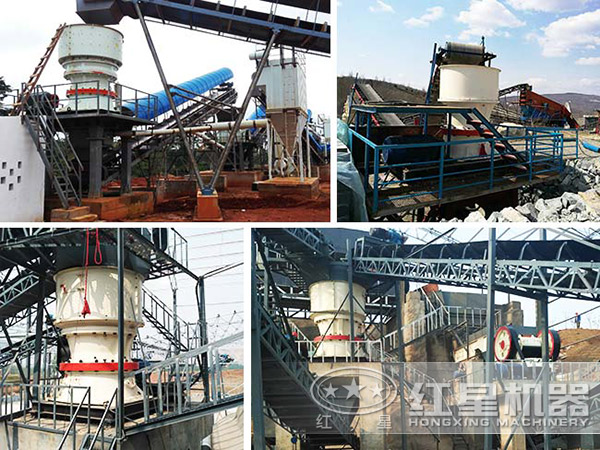

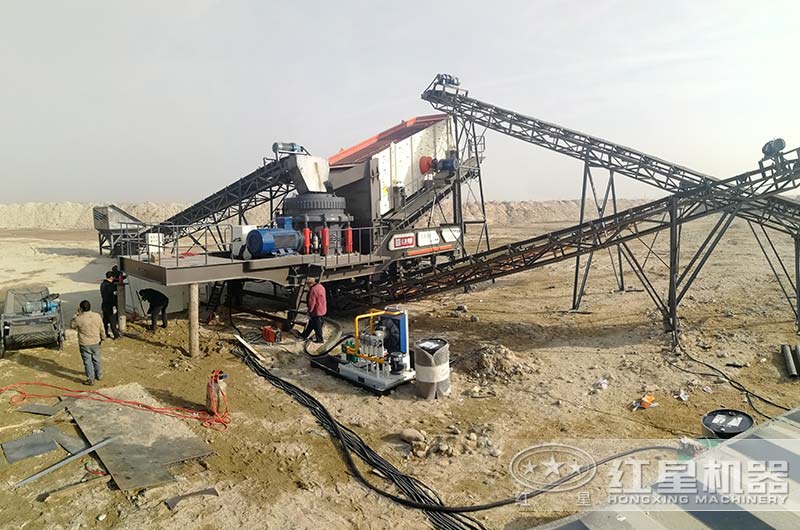

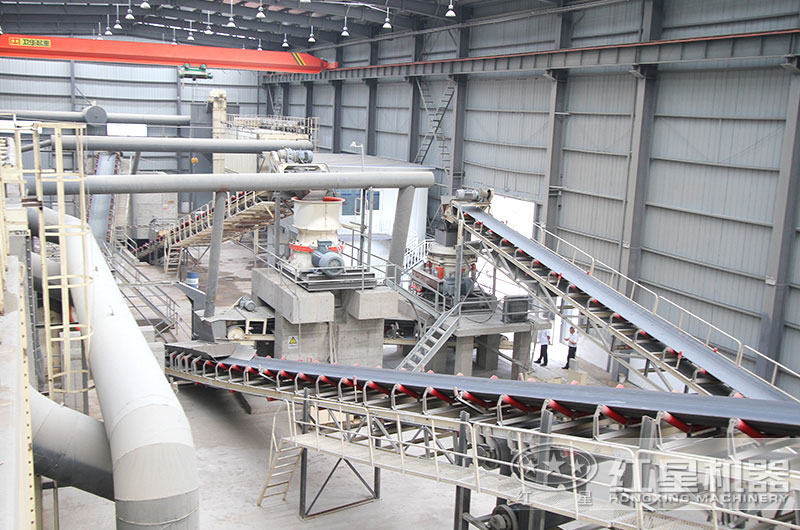

圓錐破碎機工作現場圖片

性能優勢

1、定軸式結構設計，破碎比大，設備基礎投資小；

2、層壓破碎腔型設計，產品粒度均勻，呈立方體，能耗低；

3、PLC+觸摸屏的全自動控制系統確保設備安全運行；

4、軋臼壁不需填料，更換快捷方便；

5、所有設備均能從上部及側部拆裝，方便設備維修；

6、液壓馬達調整排料口調整操作方便；

7、液壓潤滑組合式油站，體積小，接線簡單。

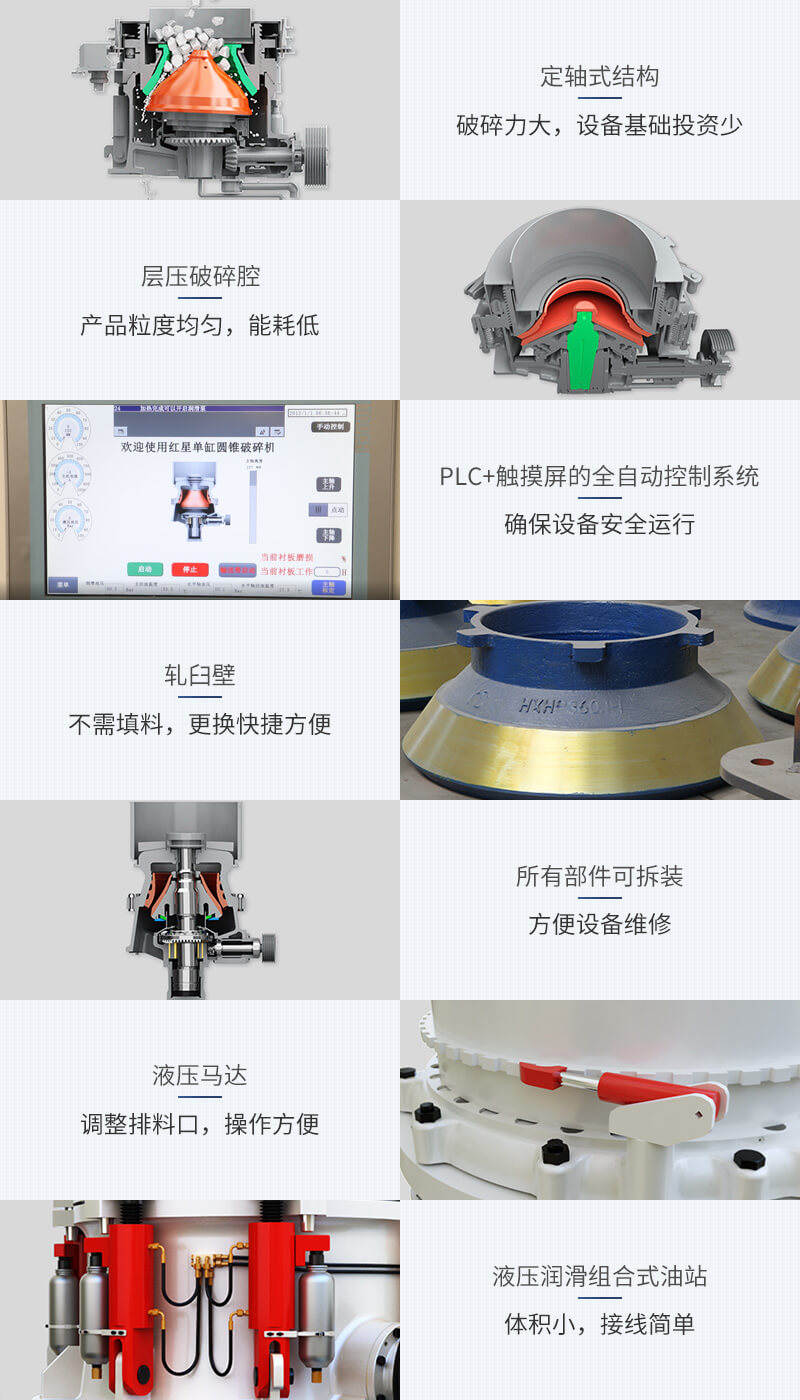

圓錐破碎機優勢圖

圓錐式破碎機優勢細節圖

圓錐式破碎機價格及廠家介紹

圓錐破碎機多少錢一臺

圓錐式破碎機作為破碎高硬度石料的主力軍，發展至今已經出了好幾代了，價格是很多用戶關心的重點，這里要告訴大家的是圓錐破碎機價格并不是固定的。

其一：圓錐破碎機先進程度不同，價格就不同，比如復合型圓錐破碎機十幾萬就可以購買一臺，單缸圓錐破碎機至少三四十萬一臺，而先進的移動圓錐破碎機價格更高，一般來說越先進的圓錐破石機價格就越高。

其二：圓錐破碎機型號規格不同，價格就不同，比如大規模石料廠使用設備就是型號較大的，型號大產量就越高，為用戶號帶來的收益也就越高，當然廠家對大型號機器投入成本也是十分多的，那么大型圓錐破碎機價格自然就高了。

紅星圓錐破廠家直銷

圓錐破碎機廠家介紹

圓錐破碎機應用廣泛，市場上有很多廠家生產制造這款設備，這里為大家著重介紹一個質量和價格都能讓大家滿意的廠家。

要為大家介紹的就是紅星機器廠家，紅星機器至今已經從事礦山機器生產40余年，有專業的研發、生產、銷售人員，長期赴國外參與先進技術的交流，與國外技術接軌，因此紅星一般都可以較早的掌握先進技術，生產出的設備性能優良，質量有保；關于價格方面，紅星機器廠家實行廠家直銷的模式，以出廠價入手，您說能不劃算嗎？

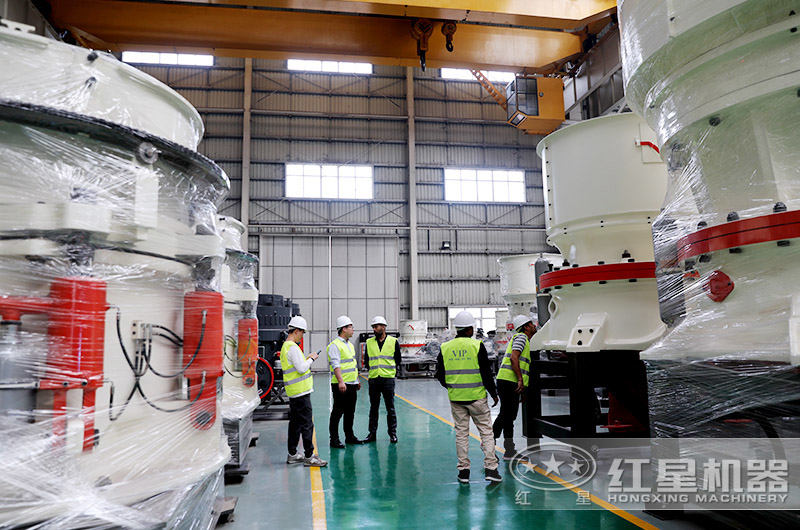

客戶參觀紅星圓錐破生產車間

紅星機器不但是老廠家也是大廠家，除了在建的基地外，現在已經有三個分部，各種系列的圓錐破碎機均有現貨供應，比如傳統的多系列固定式圓錐破，也有使用方便的移動式圓錐破碎機，質優價廉，盡您選擇，質量到底如何，等您檢驗，歡迎您來廠參觀考察。

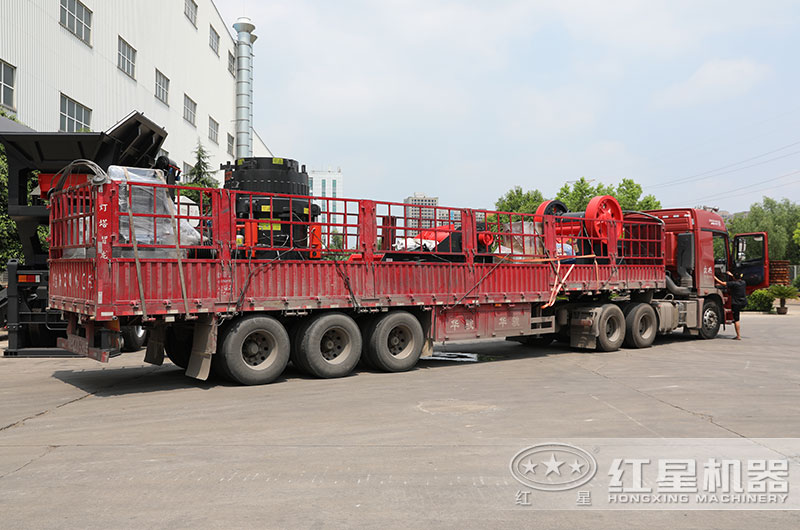

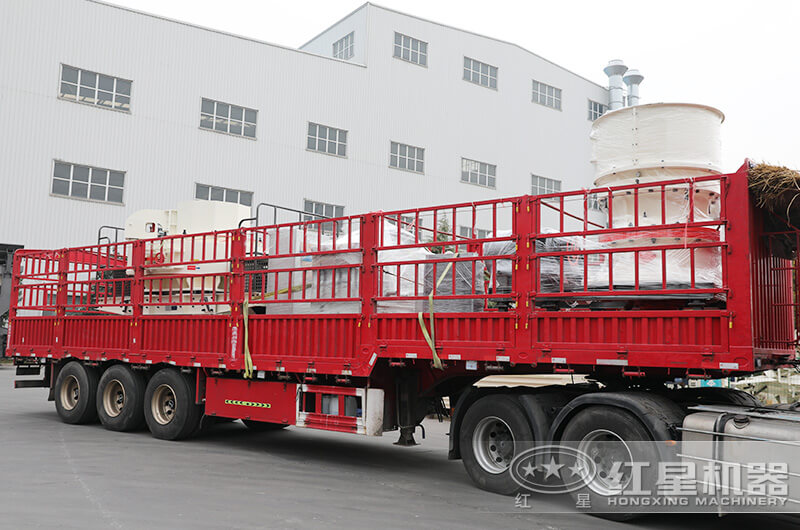

紅星圓錐破碎破裝車發貨圖

圓錐破產品知識延伸

1、如何實現過鐵保護

彈簧和復合式圓錐破過鐵保護：當過硬物料進入定錐和動錐之間時，會給軋臼壁底部一個向上的力，迫使外部的支撐套外端向上活動，這時固定在支撐套和機架上的彈簧，或液壓保險缸會被拉伸，使定錐上移，破碎壁和軋臼壁的間隙會擴大，過硬物料就會掉落至出料口，以避免對機器的損害。

液壓圓錐破過鐵保護：配置了清腔缸和鎖緊油缸液壓保險系統（單缸圓錐破一個液壓缸可實現兩種功能），清腔缸在機器發生過鐵及瞬間悶車的情況下，通過釋放液壓缸將支撐套和定錐部頂起，自動排除破碎腔內的故障物，實現不拆機處理故障。

2、如何調整排料口

圓錐破排料口的大小隨調整套在支撐套中的升降而變化。順時針旋轉時調整套下降，排料口減小；逆時針旋轉時調整套上升，排料口增大。

彈簧和復合式圓錐破是通過人工擰緊調整帽從而使軋臼壁與破碎壁之間的距離縮小來調節排料口大小的。

全液壓圓錐破和多缸液壓圓錐破是靠推動缸來調節排料口大小的，只是自動化程度不同。

單缸圓錐破則是通過機底液壓缸帶動破碎壁的升降來調節排料口大小的。

技術參數

單缸圓錐破碎機
多缸液壓圓錐破碎機
全液壓圓錐破碎機
復合型圓錐破碎機(西蒙斯)
圓錐破碎機

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：產量根據不同物料，進料粒度等因素其結果將有所不同

規格	型號	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：產量根據不同物料，進料粒度等因素其結果將有所不同

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
