旋回式破碎機屬于HCG系列旋回破碎機，在引進歐美新型技術基礎上結合現代行業發展需求，針對目前全球市場上對大型設備的特定需求而自主開發的新型粗碎設備，是利用破碎錐在殼體內錐腔中的旋回運動，對物料產生擠壓、劈裂和彎曲作用，適用于破碎高、中等硬度物料，這里帶大家詳細了解。

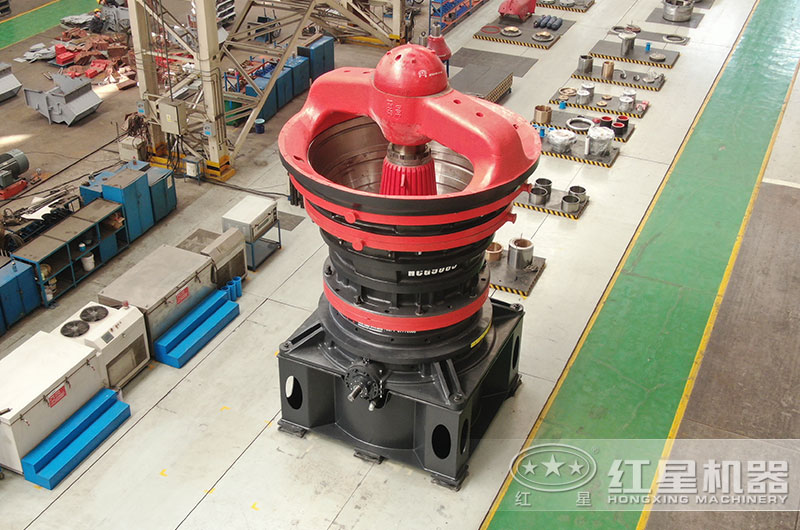

旋回式破碎機圖片

旋回式破碎機圖片

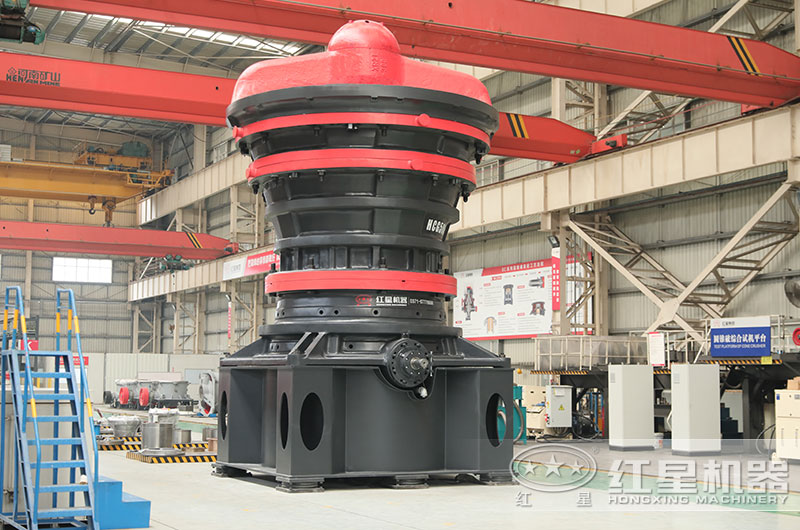

旋回破碎機圖片

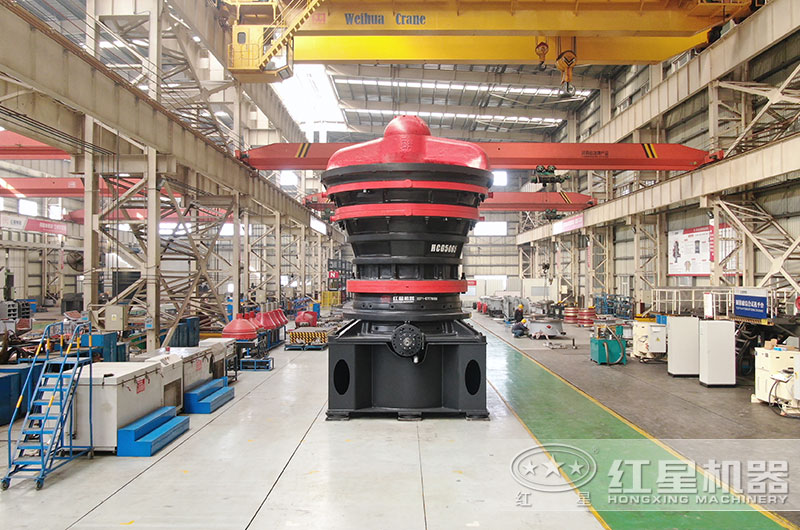

旋回破碎機設備圖片

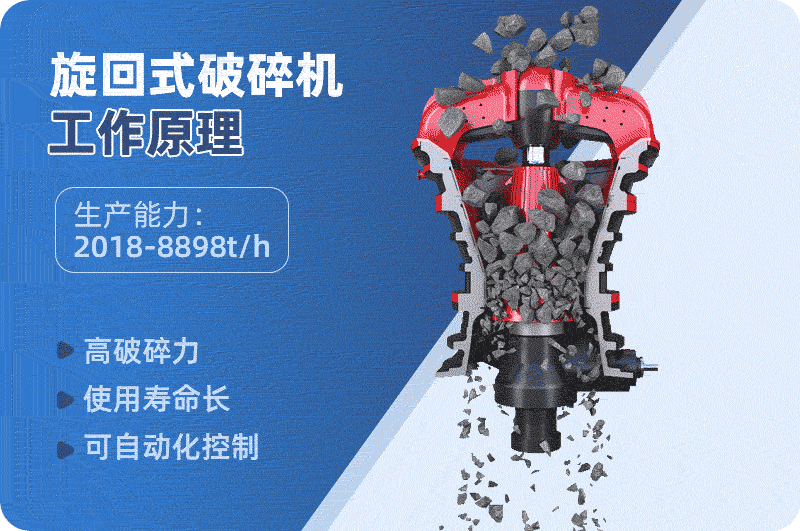

旋回式破碎機結構及工作原理

旋回破碎機內部結構主要由橫梁部、上中下機架部、動錐部、偏心套部、傳動部和液壓缸部等組成，設計合理、運行可靠，節省占地面積。

旋回式破碎機工作原理：在設備工作時，由電動機帶動水平軸旋轉，水平軸通過齒輪帶動偏心套旋轉，再由偏心套帶動動錐部做圓周擺動，從而實現連續的擠壓破碎石塊，可通過調節動錐底部的液壓缸改變排礦口的大小，方便調整產品粒度，同時液壓缸有過鐵保護功能，當有不能破碎的物體進入破碎腔時，液壓缸能自動使動錐下落釋放物體，保護破碎腔。

優勢特點

主軸位置控制系統

標配位移傳感器，可直觀顯示主軸的位置，液壓缸自動補壓調節排料口來補償襯板磨損，保障粒度穩定，提高生產率。

破碎成本低

大傾角的破碎腔和較長的破碎面，使其具有更高的破碎能力，大型破碎腔易于石料之間擠壓破碎，提高了效率，襯板的壽命長。

重型化主軸設計

整體式鍛造主軸，避免了動錐松動的危險，從而減少了停機時間，上部軸頸加大，采用大半徑圓弧并拋光，強度高，能夠適應惡劣的破碎條件。

破碎腔均勻磨損

整個破碎腔的磨損分布更加均勻，減少襯板更換次數，降低生產成本。

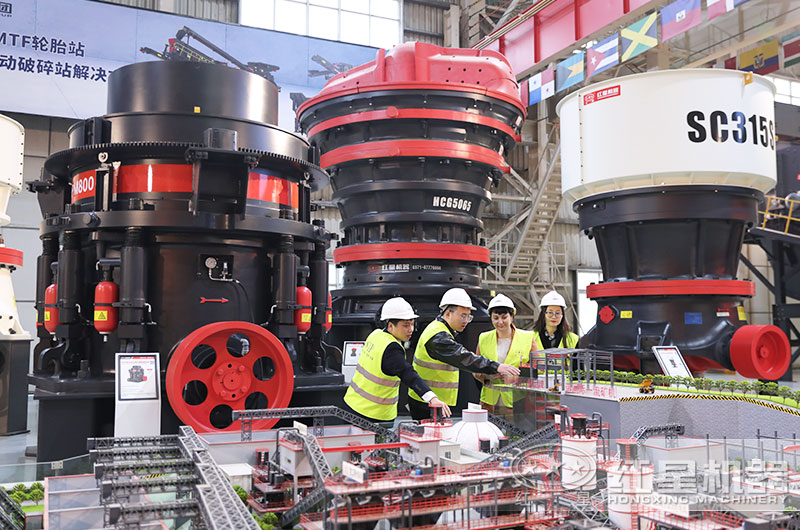

客戶來廠考察設備

旋回破碎機價格

目前市場上旋回破碎機價格區間比較大，從幾十萬元到幾百萬都有，主要是設備產量、型號選擇不同，加上每個生產廠家的選材、工藝和定價標準都不同，出現報價差距大、不準確，可通過在線咨詢聯系經理，給您提供準確有效的出廠報價單。

河南紅星旋回式破碎機廠家是直銷型企業，可享受多重優惠，也都是現貨出售，大家可隨時到廠考察驗機，而且對每一道生產工序嚴格以待、質量可靠，并且后期提供有安裝、調試、技術培訓等一系列服務。

旋回破碎機型號大全

旋回破碎機每小時產量2018-8898噸，產量相對比較高，擁有超重型機架、大直徑整體式的主軸和高精度鑄造軸承，整機強度更高，使用壽命更長，確保可靠的連續高強度生產，可處理1300毫米以下物料，有6款型號可選擇，具體旋回破碎機型號參數如下表。

技術參數
