圓振動篩做圓形運動，是一種多層數、高產新型振動篩。它采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，常被廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

圓振動篩工作視頻

圖片實拍

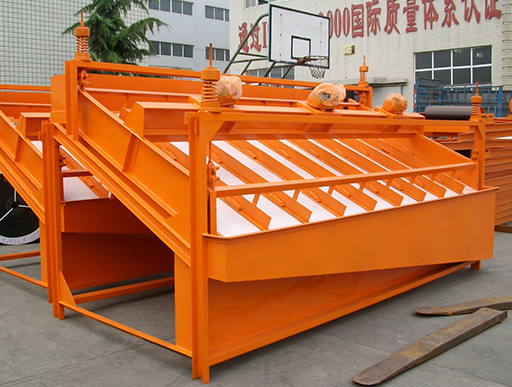

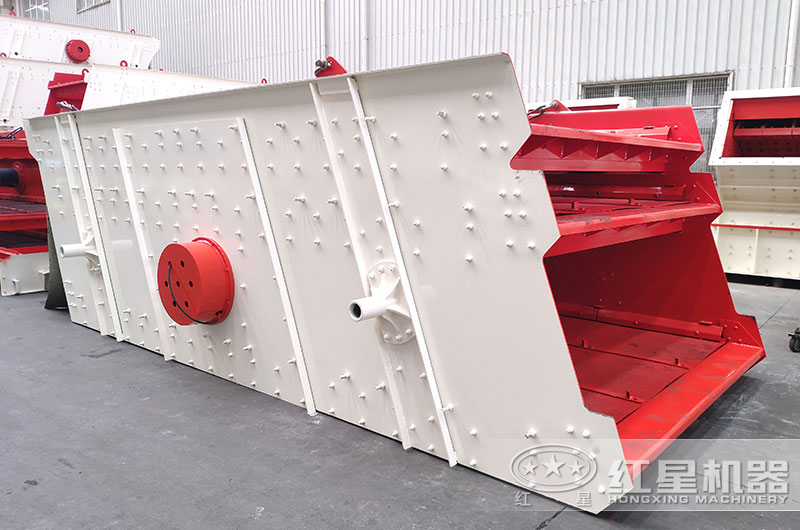

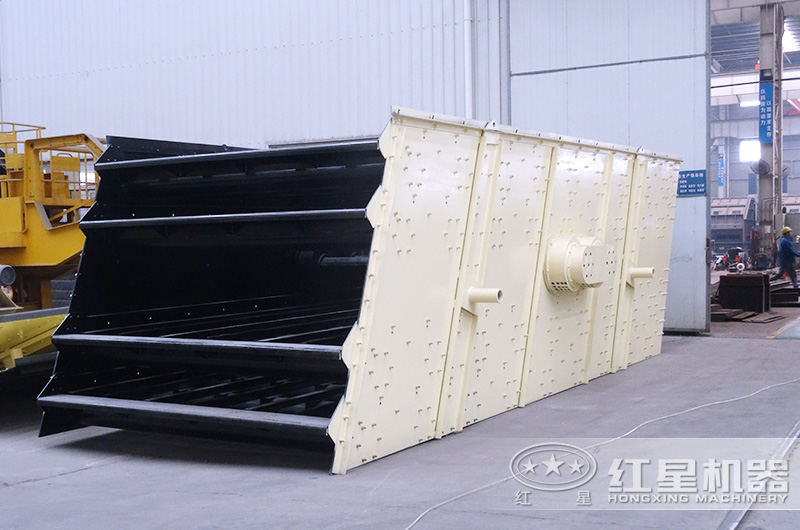

圓振動篩圖片

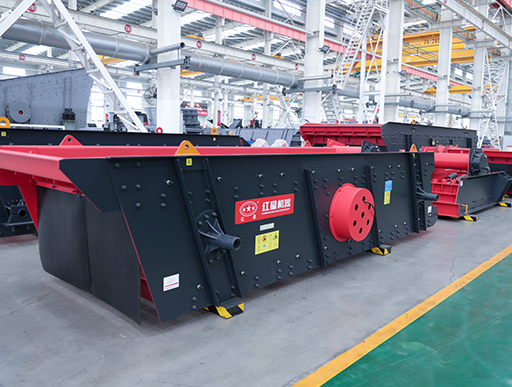

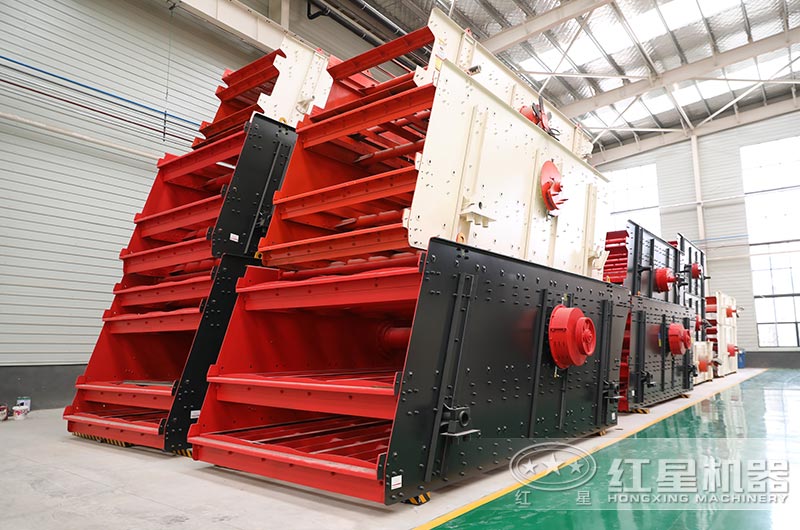

震動篩圖片，現貨供應

振動篩選購客戶留影

工作原理

圓振動篩在工作時，首先由電動機帶動三角皮帶、激振器主軸的回轉運動，由于激振器上不平衡重物的離心慣性力作用，迫使篩箱發生振動。篩面上的物料會受到向上的作用力而被拋起，向前進一段距離之后再落回篩面，如此反復運動，完成物料的篩分過程。另外可通過改變配重的重量和位置來調節振動篩的振幅。

圓振動篩工作原理

內部結構圖

圓振動篩主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛（或支承）裝置及電動機等組成。

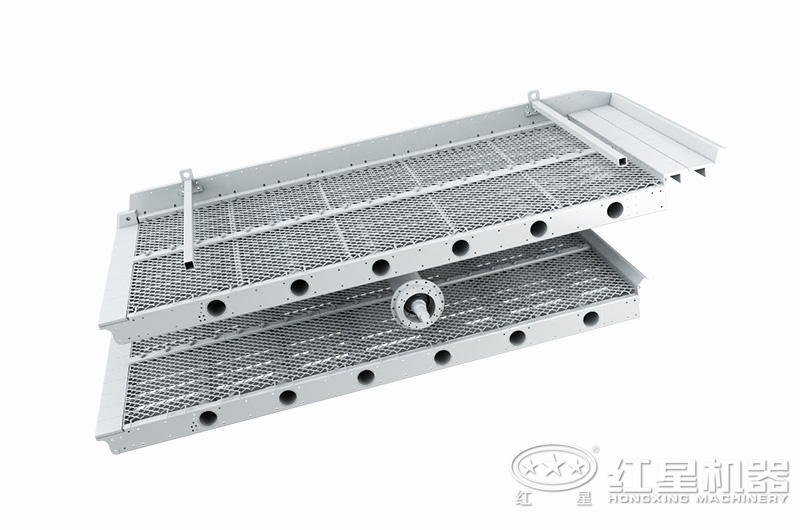

圓振動篩內部結構圖

性能優勢

1、采用筒體式偏心軸激振器及偏塊調節振幅，使用簡單，維修方便。

2、圓振動篩采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。

3、結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用。

4、圓振動篩采用振動電機作為激振源，使用維修方便。

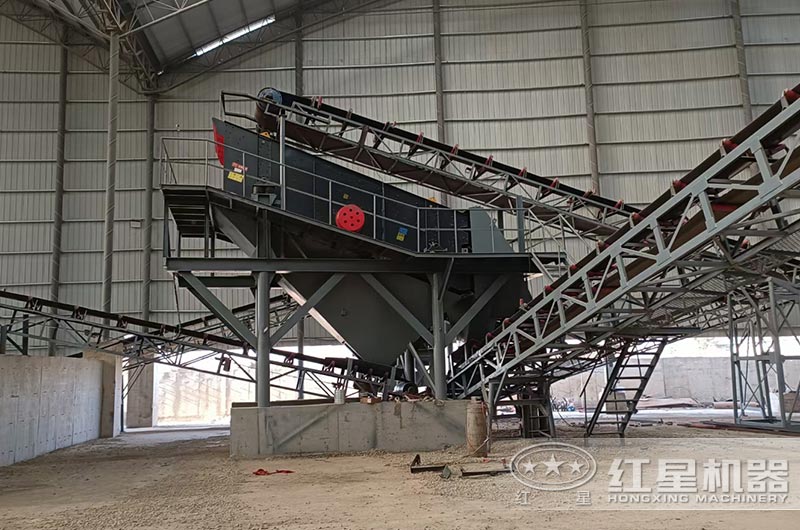

生產現場

圓振動篩的篩網層數分別有兩層的、三層的、也有四層的，一般幾層就出幾種成品和一種返料，它一般跟在破碎設備后面，可以先篩再破碎，也可以先破碎再篩，具體根據生產線工藝流程來確定，它既可以可固定式破碎機搭配，也可以和主破碎機一起搭載移動破碎機上，針對大型號的振動篩也可以單獨配置一臺移動機架，下面的部分地區圓振動篩生產現場，供大家參考。

浙江客戶振動篩現場

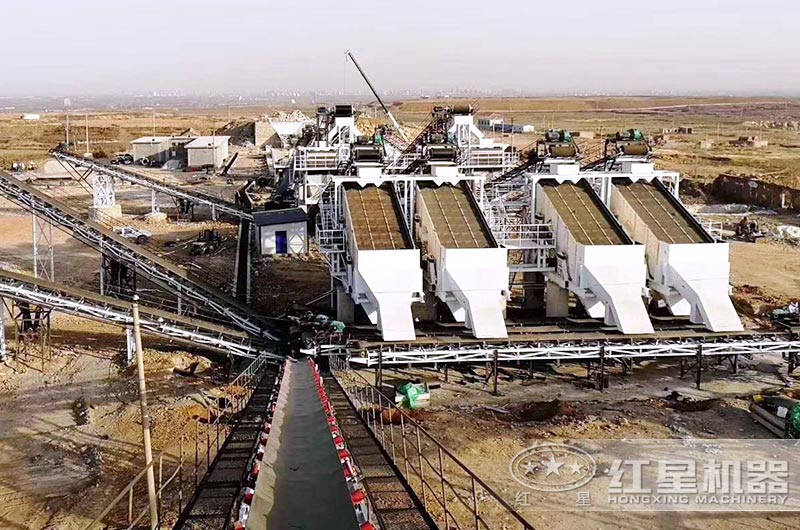

河北客戶大型砂場，配置多臺設備

移動式篩分機工作現場圖片

圓振動篩的價格是多少

市場上圓振動篩的價格有幾萬到幾十萬不等，這主要與設備的型號、配置以及廠家有關，一般型號越大產量越高，價格也就越貴；移動圓振動篩集機動性、智能性、環保性為一體，固定式的圓振動篩要比移動圓振動篩便宜；另外不同廠家生產是設備成本投入不同，質量高低不等，價格也不一樣，因此具體振動篩價格是多少，您可咨詢企業，如直銷型的河南紅星機器廠家，至今已經建廠40余年，各種圓振動篩均有現貨供應，老廠家，質量值得信賴。

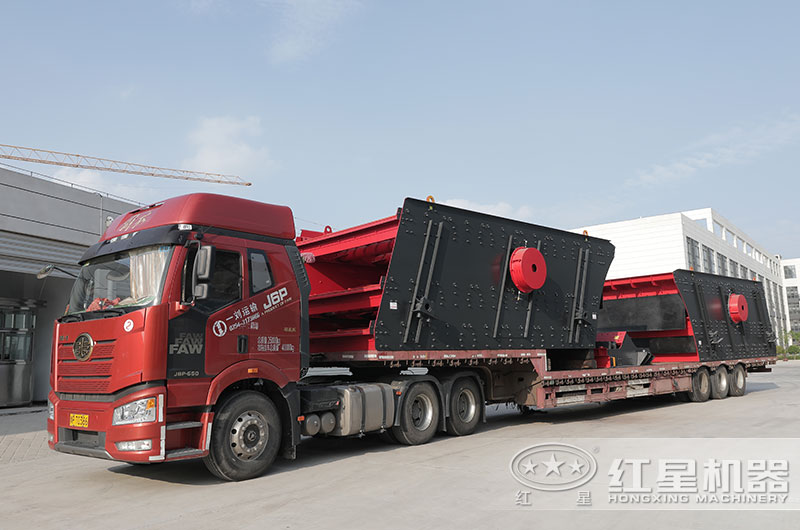

2臺圓振動篩裝車發貨

技術參數

圓振動篩
HX系列振動篩

型號規格	篩網層數	篩網面積(㎡)	篩孔尺寸(mm)	最大進料尺寸(mm)	處理能力(m³/h)	振動功率(r/min)	雙振幅(mm)	電機功率(kw)	篩面傾角(°)	篩面規格 (mm)	外形尺寸(長×寬×高)(mm)
2YK1230	2	7.2	4-50	200	12-78	970	6	6P 7.5	20	1200×3000	3430×1860×870
3YK1230	3	10.8	4-50	200	13-80	970	6	6P 7.5	20	1200×3000	3570×1860×1210
2YK1237	2	8.88	4-50	200	15-86	970	6	6P 7.5	20	1200×3700	4050×1860×870
3YK1237	3	13.32	4-50	200	16-90	970	6	6P 7.5	20	1200×3700	4270×1860×1210
2YK1548	2	14.4	5-50	200	22.5-162	970	6	6P 11	20	1500×4800	5420×2210×1230
3YK1548	3	21.6	5-50	200	22.5-162	970	6	6P 15	20	1500×4800	5660×2210×1610
4YK1548	4	28.8	5-50	200	22.5-162	970	6	6P 18.5	20	1500×4800	6230×2210×2060
2YK1854	2	19.44	5-80	200	32-312	970	6	6P 22	20	1800×5400	5960×2550×1420
3YK1854	3	29.16	5-80	200	32-312	970	6	6P 22	20	1800×5400	6260×2550×1780
4YK1854	4	38.88	5-80	200	32-336	970	6	6P 22	20	1800×5400	6830×2550×2160
2YK2160	2	25.2	5-100	200	50-475	970	6	6P 30	20	2100×6000	6720×2840×1530
3YK2160	3	37.8	5-100	200	50-475	970	6	6P 30	20	2100×6000	7030×2840×1910
4YK2160	4	50.4	5-100	200	50-497	970	6	6P 37	20	2100×6000	7300×2840×2380
2YK2460	2	28.8	5-100	200	65-550	970	6	6P 30	20	2400×6000	7020×3140×1530
3YK2460	3	43.2	5-100	200	70-620	970	6	6P 37	20	2400×6000	7300×3140×1910
4YK2460	4	57.6	5-100	200	80-680	970	6	6P 45	20	2400×6000	7600×3140×2380
2YK2873	2	39.2	5-100	200	70-680	750	6	6P 37	20	2800×6440	7600×4320×1620
3YK2873	3	58.8	5-100	200	80-720	750	6	6P 45	20	2800×6440	7800×4320×2120
4YK2873	4	58.8	5-100	200	90-950	750	6	6P 55	20	2800×6440	7800×4320×2120

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	篩網層數	篩面傾角 (°)	電機功率 (kw)	振動頻率 (r/min)	最大進料尺寸 (mm)	處理能力(t/h)	外形尺寸(mm) （長×寬×高）
2HX1545	2	18	15	780-900	200	45-500	5380×2295×1410
3HX1545	3	18	18.5	780-900	200	55-500	5575×2295×1990
4HX1545	4	18-20	22	780-900	200	65-500	5765×2295×1990
2HX1855	2	18	18.5	780-900	200	55-600	5680×2565×1450
3HX1855	3	18	22	780-900	200	65-600	5900×2565×2110
4HX1855	4	18-23	22	780-900	200	75-600	6030×2565×2500
2HX2165	2	18	30	780-900	200	65-700	7160×2990×1690
3HX2165	3	18	30	780-900	200	75-700	7380×2990×2365
4HX2165	4	18-23	37	780-900	200	85-700	7430×2990×2500
2HX2465	2	18	37	780-900	200	80-800	7160×3290×1690
3HX2465	3	18	37	780-900	200	90-800	7380×3290×2365
4HX2465	4	18-23	37	780-900	200	100-800	7430×3290×2500
2HX2765	2	18	37	780-900	200	100-900	7180×3570×1805
3HX2765	3	18	45	780-900	200	110-900	7390×3570×2445
4HX2765	4	18-23	45	780-900	200	120-900	7480×3570×2715
2HX3065	2	18	37	780-900	200	110-1200	7180×3870×1805
3HX3065	3	18	45	780-900	200	120-1200	7390×3870×2445
4HX3065	4	18-23	45	780-900	200	130-1200	7480×3870×2715
2HX3075	2	18	22×2	780-900	300	120-1300	8700×4055×1980
3HX3075	3	18	37×2	780-900	300	130-1300	8940×4120×2720
