中、細碎彈簧型圓錐破碎機全面解析

發布者：紅星機器發布：2011-07-12 00:00:00 更新：2017-08-19 10:31:28

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

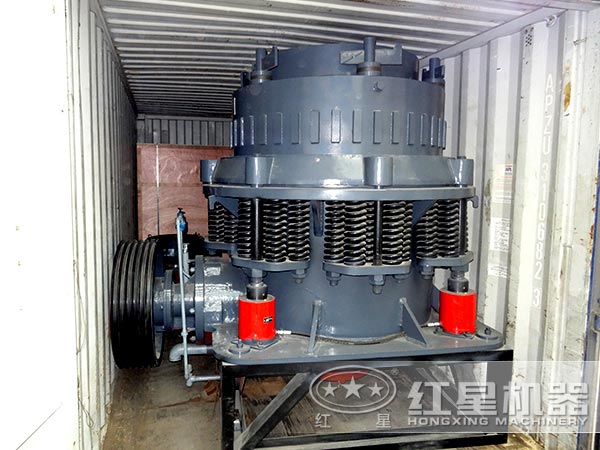

用于中、細碎的破碎機的種類較多，如細顎式破碎機、圓錐破碎機、錘式破碎機、反擊式破碎機、輥式破碎機、高壓輥磨機等均可作中、細碎破碎機。中、細碎彈簧型圓錐破碎機是專用于破碎堅硬巖石的二級細碎設備。基于此，以下將是關于中、細碎彈簧型圓錐破碎機的全面解析，希望對大家認識中、細碎彈簧型圓錐破碎機有所幫助。

1.中、細碎彈簧型圓錐破碎機與旋回破碎機的區別

中、細碎彈簧型圓錐破碎機的規格用可動錐底部直徑D表示，雖然它的工作原理與旋回破碎機基本相似，但結構上還是有區別的，主要區別是：

(1)旋回破碎機的兩個圓錐形狀都是急傾斜的，可動錐是正立截頭圓錐，固定錐是倒立截頭圓錐，這主要是為了增大給料口。中、細碎圓錐破碎機的兩個圓錐均為緩傾斜正立截頭圓錐，且兩錐體之間具有一定長度的平行碎料區(平行帶)，這是為了控制產品粒度。因為中、細碎破碎機的設計是以破碎產品質量和生產能力作為首要因素考慮的。

(2)旋回破碎機的可動錐懸掛在機器上部的橫梁上，中、細碎圓錐破碎機的可動錐支承在下部的球面軸承上。

(3)旋回破碎機采用干式防塵裝置，中、細碎圓錐破碎機采用水封防塵裝置。

(4)旋回破碎機利用可動錐的上升或下降調整排料口的大小，中、細碎圓錐破碎機則通過調節固定錐(調節環)的高度位置來實現排料口寬度的調整。

2.中、細碎彈簧型圓錐破碎機的工作原理和保險裝置

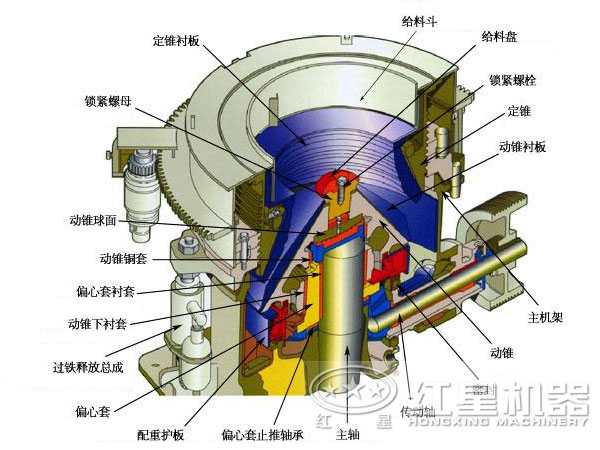

工作原理：彈簧型圓錐破碎機的工作機構是由帶錳鋼襯板的可動錐和固定錐組成。可動錐壓裝在主軸15上，主軸一端插入偏心軸套的錐形孔內，當偏心軸套轉動時就帶動可動錐作旋擺運動。為了保證可動錐作旋回運動的要求，可動錐的下部表面要做成球面，并支承在球面軸承上，可動錐體和主軸的全部質量都由球面軸承和機架承受。

保險裝置：中、細碎彈簧型圓錐破碎機的保險裝置就是裝設在機架周圍的彈簧，當大鐵塊等非破碎物料進入破碎腔時，支承在彈簧上的支承環和調整環被迫向上抬起而壓縮彈簧，從而增大可動錐與固定錐之間的距離，增大排料口，排出非破碎物，避免機件損壞。然后在彈簧的彈力作用下，支承環和調整環迅速恢復原位，重新進行破碎。
