礦粉烘干機是一種回轉式烘干機,主要由回轉筒體、引風設備、高速打散設備、揚料板等部件。礦粉烘干機設計合理、制作精良、性能穩定、工藝先進、產量高,能耗低,占地面積小、機械化程度高，廣深客戶歡迎。

礦粉烘干機圖片

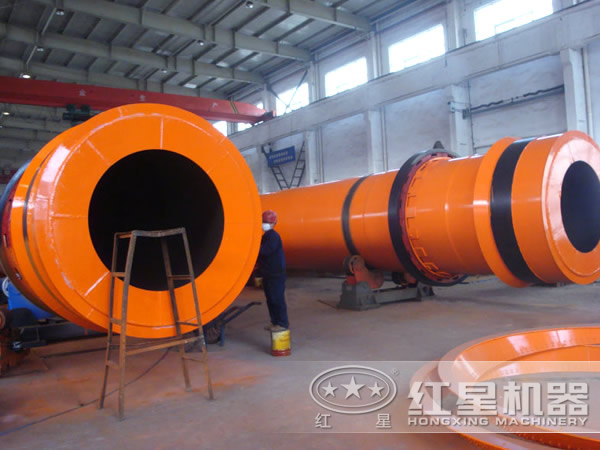

礦粉烘干機

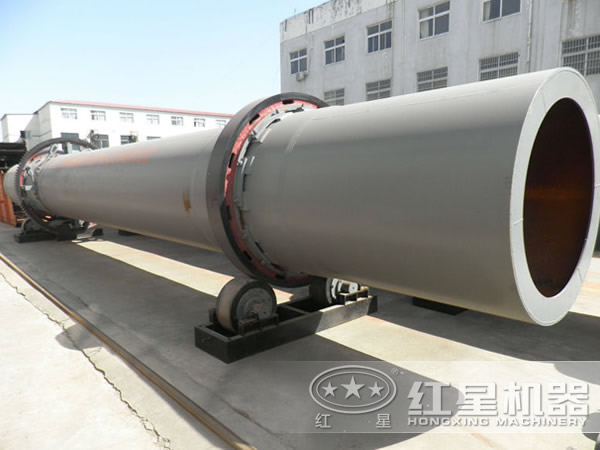

礦粉烘干機生產廠家

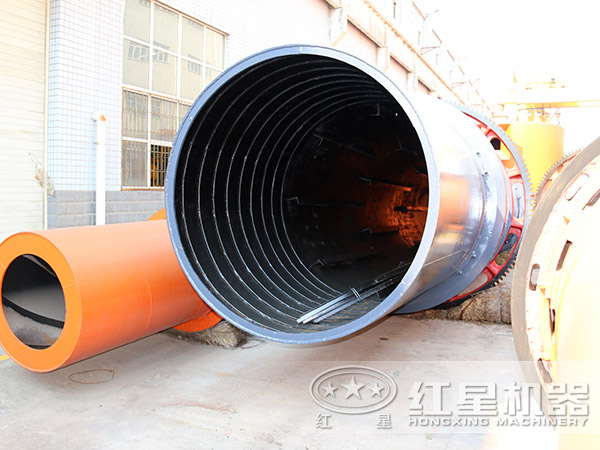

礦粉烘干機生產車間

礦粉烘干機工作原理

整個的礦粉烘干流程共可以分為三大塊。一個就是濕礦粉在烘干滾筒內部同熱氣流進行接觸，利用熱氣流同濕礦粉之間的溫差來將礦粉中的水分進行蒸發；第二烘干滾筒內部的筒壁上設置的有抄板，抄板可以將礦粉不斷地抄起，不僅僅是可以將礦粉運動，同時在抄板將礦粉抄起和灑下的過程中，礦粉可以同熱氣流充分的進行接觸，從而更加快速和充分的是熱氣流同礦粉之間進行熱交換；第三滾筒內壁設置的有清掃裝置，該裝置就是將在烘干過程中，產生的結塊以及粘接在筒壁上的物料進行清掃，防止堵塞。

礦粉烘干機性能優勢

1.使用了新型的給料、排料裝置，杜絕了礦粉烘干機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷。該設備在揚料裝置系統上作了多方面的技術革新，特別是采用了新型多組合式揚料裝置，克服了傳統烘干機的"風洞"現象。

2.處理量比較大，抗過載能力強，熱效率高，煤耗降低20%左右，直接降低干燥成本。傳動大小齒輪采用銷柱可換齒輪，取代了傳統的鑄鋼齒輪，節約成本投資，又大大降低了維修費用和時間。

3.礦粉烘干機在設計時為了達到烘干效果，采用順流干燥方式，物料與熱源氣流由同一側進入干燥設備，設備出口溫度低，熱效率高。

4.礦粉烘干機在內部結構上實現了創新，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象。

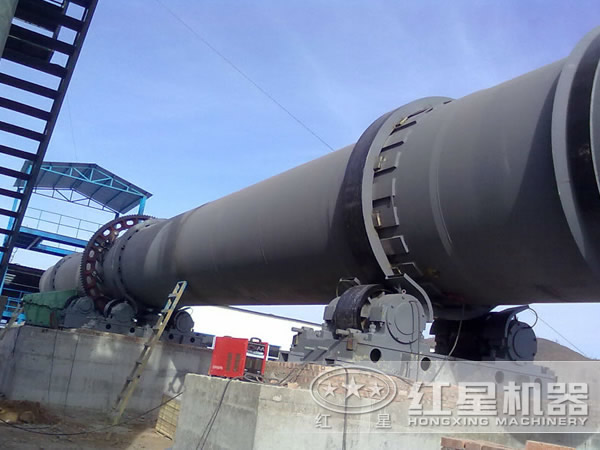

礦粉烘干機客戶現場

技術參數

規格（m）（直徑×長度）	筒體容積（m³）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機（kw）	總重量（t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長項目	外筒內徑（mm）	內筒內徑（mm）	筒體長度（m）	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸（m）
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
