節能礦渣烘干機主要用于含有一定水分的礦渣進行干燥的主要設備，該設備主要由回轉筒體、引風設備、高速打散設備、揚料板，自清掃裝置、傳動裝置、輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成，結構合理科學，該設備經過改良后，節能效果進一步明顯，熱效率高，生產效益也不錯，值得推廣。

節能礦渣烘干機圖片實拍

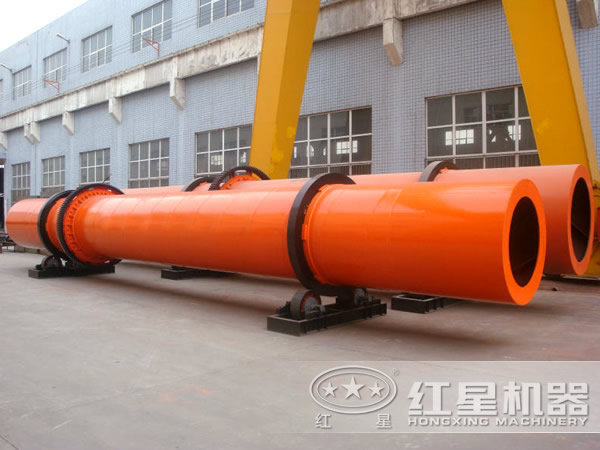

節能礦渣烘干機

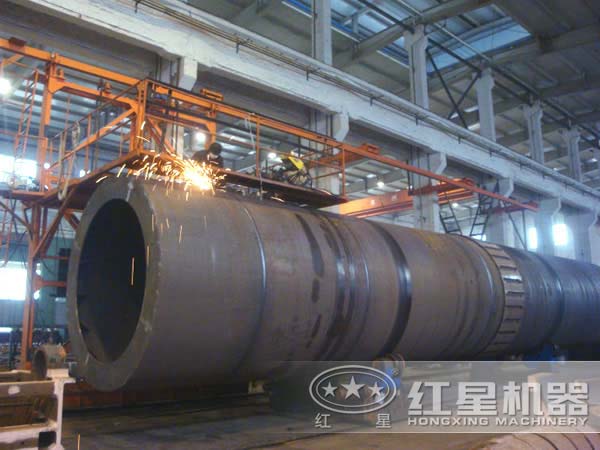

節能礦渣烘干機生產車間

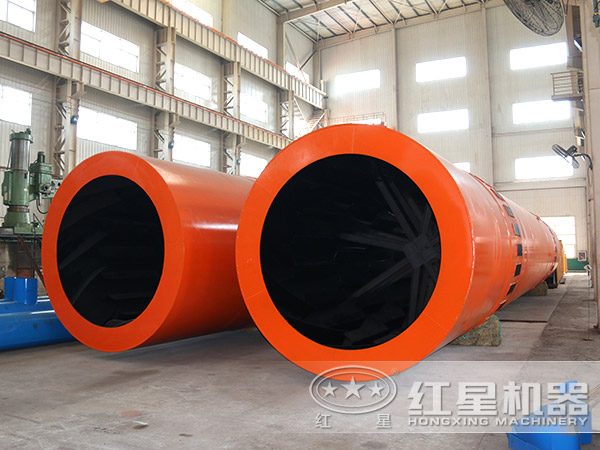

節能礦渣烘干機廠家

工作原理

1.濕物料由供料裝置進入三層滾筒的內層，實現順流烘干，物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到理想干燥狀態。

2.物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。排出的含塵濕氣經過除塵設備統一收塵。

性能優勢

1.系統性強

節能礦渣烘干機系統主要包括供熱系統、熱交換系統和通風除塵三大系統，供熱系統部分傳熱效果好，熱交換系統反復揚撒物料，熱交換效率極高，通風除塵系統即需配備除塵器，由于礦渣物料顆粒細、密度輕，干燥后在負壓狀態下，易被氣流帶走，所以該系統防止被引風系統吸出排入大氣造成資源浪費及環境污染。

2.處理能力強

該設備一方面抗過載能力強，處理量大，另一方面采用新型給料、排料裝置，杜絕了礦渣烘干機給料堵塞、不連續、不均勻和返料等現象的發生，有利于原料的處理，生產能力大。

3.烘干效果好

礦渣烘干機筒體內壁上裝有抄板，選用LX型多組合式揚料板，其好處在于使礦渣進入烘干筒內呈雨?duì)盍夏唬黾恿宋锪吓c熱空氣的接觸面，熱效率高，提高了干燥速率并促進礦渣前進。

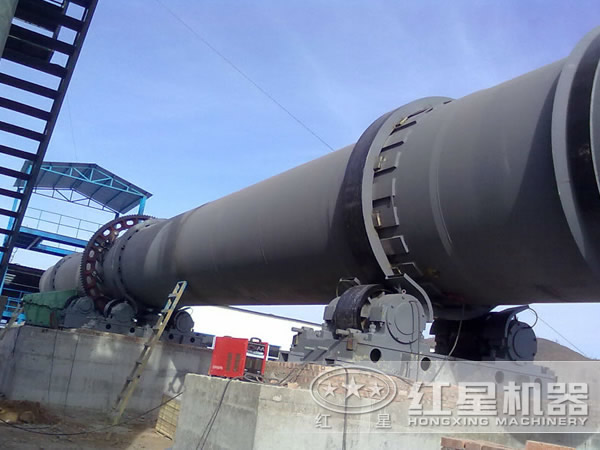

節能礦渣烘干機工作現場

技術參數

規格（直徑×長度）	筒體容積（m³）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機 （kw）	總重量
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長 項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
